| CV300系列HLS小口徑單座調節閥 |
| 產品型號：CV300-HLS |
|
|
產品概述：
HLS小口徑單座調節閥可用于控制各種不同壓力和溫度的流體,閥體呈S流線型的通道,壓降損失小,流量大,可調范圍廣,流量特性精度高,調節閥配用多彈簧式薄膜執行機構,結構緊湊,輸出力大。
技術參數和性能
閥體
型式:直通單座鑄造球型閥
公稱通徑:20、25m
公稱壓力:ANSI125、150、300、600JIS10、16、20、30、40K、PN1.6、4.0、6.4MPa
連接型式:法蘭式:陀、町、RJ和15
標準按ANSI B16.5,JIS B2201、JB/T79.1PN1.6MPa,JB/T79.2凹凸面
焊接式:嵌接焊SW
材料:HT200、ZG25、ZG1Cr18Ni9、ZGOCr17Ni12Mo2、1.25Cr0.5Mo、5.0Cr0.5MO、SCPH21、SCPH61Ti
上閥蓋:常溫型(P):-17~+230℃
伸長I型(E1):-45~-17℃,
+230~+566℃
伸長II型(E2):整體式(E2I):-100~一45℃
焊接式(E2W):一196-100℃
壓蓋型式:螺栓壓緊式
填料:V型聚四氟乙烯填料,含浸聚四氟乙烯石棉填料,石棉編織填料。
閥內組件
閥芯型式:單座柱塞型閥芯
流量特性:金屬閥座:CV值從0.4~14的高精度流量特性符合IEC534一2
工作范圍:軟閥座的工作溫度和壓差司太萊堆焊的工作溫度和壓差 |

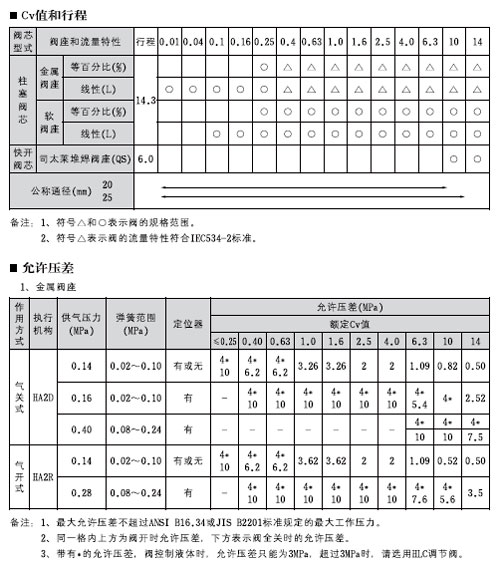

主要性能參數：
 |
|
